Фрезерно-гравировальный станок RS 1618

Фрезерный станок ЧПУ Redsail RS 1618 — рабочий стол 1600×1800 мм, шпиндель 2,2 кВт. Базовое исполнение.

Redsail RS 1618 поставляется в базовой комплектации с круглым шпинделем 2,2 кВт с водяным охлаждением.

Станок предназначен для фрезерования листовых материалов размером до 1600×1800 мм без переустановки заготовки: МДФ, фанера, акрил, ПВХ, поликарбонат, алюминиевые композитные панели и древесина всех пород.

Конструктивные особенности:

Станина и направляющие. Цельносварная рама усилена рёбрами жёсткости. По осям X и Y установлены профильные рельсы с шариковыми каретками. Перемещение по всем трём осям реализовано через шарико-винтовые пары (ШВП) с предварительным натяжением — это исключает люфт при реверсивных движениях и обеспечивает заявленную повторяемость 0,01 мм.

Рабочий стол:

Алюминиевая плита с T-слотами для крепления заготовок струбцинами или прижимными элементами (вакуумный стол - дополнительная опция).

Размер стола — 1600×1800 мм, полезная рабочая зона по оси Y — 1750 мм. Высота портала — 150 мм, что позволяет обрабатывать кромки и объёмные детали.

Шпиндель (базовый):

Круглый шпиндель мощностью 2,2 кВт с жидкостным (водяным) охлаждением. Частота вращения регулируется инвертором в диапазоне до 24 000 об/мин. Патрон ER20, максимальный диаметр хвостовика фрезы — 12 мм. Водяное охлаждение позволяет работать без перегрева и потери крутящего момента на низких оборотах.

Система управления:

Станок комплектуется на платой управления под NC Studio. Интерфейс подключения —  USB. Поддерживаемые коды — G-код и HP-GL, что обеспечивает совместимость с ArtCAM, Type3, Ucancam, Mastercam, AutoCAD, SolidWorks и другими CAM-системами. Так же можно приобрести Автономный пульт Rich A11 для работы без ПК.

Комплект фрез (24 шт.):

В базовую поставку входят 24 фрезы различных типов: плоские, спиральные, чистовая и V-образная. Станок готов к работе сразу после пусконаладки без дополнительных трат на инструмент.

Области применения:

· Мебельное производство — раскрой фасадов, столешниц, декоративных панелей, корпусных деталей из МДФ, ДСП, фанеры и массива.

· Рекламное производство — объёмные буквы, вывески, световые короба, таблички из акрила, ПВХ, алюминиевого композита.

· Сувенирная продукция — гравировка и резка деревянных изделий, брелоков, магнитов, шкатулок, достопримечательных моделей.

· Моделирование — архитектурные макеты, прототипы деталей из пластиков и древесины.

Важное примечание по комплектации:

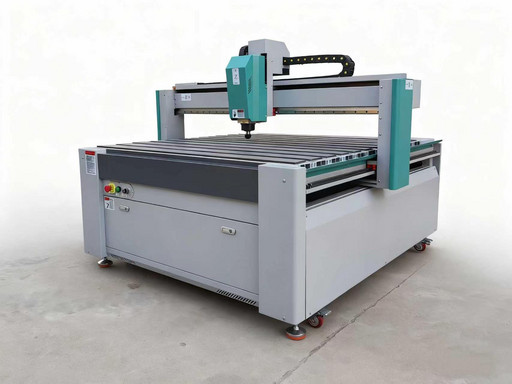

На фото станок представлен с квадратным шпинделем 2,2 кВт с воздушным охлаждением — это дополнительная опция, которая устанавливается по желанию заказчика. В базовой комплектации по умолчанию идёт круглый шпиндель 2,2 кВт с водяным охлаждением. Именно этот вариант является стандартной поставкой от завода Redsail. При заказе вы можете выбрать с воздушным охлаждением, он не требует жидкости для охлаждения.

Уникальные особенности данной модели фрезера:

✔ Формат 1600×1750 мм — полноценная обработка целых листов МДФ, фанеры и акрила без перехвата заготовки.

✔ Базовый круглый шпиндель 2,2 кВт с водяным охлаждением

✔ ШВП на всех осях — точность позиционирования 0,02 мм, повторяемость 0,01 мм.

✔ 24 фрезы в комплекте — готовый стартовый набор без дополнительных трат.

✔ Управление NC Studio  — совместимость с ArtCAM, Type3, Mastercam, AutoCAD.

✔ Деревянная упаковка— деревянный ящик, исключает повреждения при транспортировке.

✔ Вес 600 кг — стабильность конструкции, снижение вибрации при обработке.

Дополнительные опции к станку (обговариваются с менеджером при оформлении заказа):

· Автономный пульт Rich A11 для работы без ПК
· Система аспирации для чистоты производства
· Усиленный шпиндель от 3 до 5.5кВт для сложных материалов (в том числе с воздушным охлаждением) и вакуумный стол (вихревая или водяная помпы)
· CCD камера для точной контурной резки

Наш инженер произведет пуско-наладку оборудования и техническую поддержку в обслуживании оборудования.

Не нашли нужную комплектацию? Запросите КП
