Фрезерно-гравировальный станок RS 1318

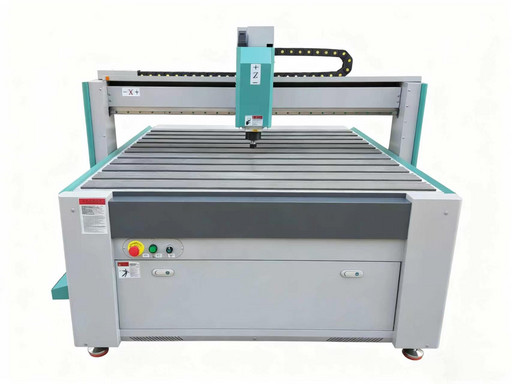

В данном фрезере установлен шпиндель водяного охлаждения на 2,2 кВт с частотным регулированием (на фотографиях представлен квадратный шпиндель с воздушным охлаждением - дополнительная опция). При обработке твердых пород дерева и цветных металлов сохраняется стабильный крутящий момент на низких оборотах.

В комплекте с фрезами (24 единицы) станок готов к работе сразу после пусконаладки: в набор входят плоские, спиральные, чистовые и V-образные фрезы для контурной резки и 3D-гравировки.

Базовая комплектация предлагается с системой управления NC Studio - она читает G-код и HP-GL, что обеспечивает совместимость с ArtCAM, Type3, Ucancam, AutoCAD и SolidWorks.

Шаг перемещения по осям контролируется с дискретностью 0,02 мм, возврат в точку — с погрешностью не более 0,01 мм. Скорость холостого хода — до 8000 мм/мин, рабочая подача — до 4000 мм/мин.

Назначение Фрезерно-гравировального станка RS 1318:

Обработка листовых материалов (древесина, МДФ, пластики, акрил, алюминиевые панели, композиты) методом 2D- и 3D-фрезерования.

Применяется в мебельном производстве, при изготовлении рекламных конструкций, в модельном и сувенирном производствах.

Конструкция фрезера:

· Станина — цельносварная с антикоррозийным покрытием.

· Направляющие — профильные рельсы с шариковыми каретками.

· Передача — шарико-винтовые пары (ШВП) с предварительным натяжением.

· Рабочий стол — фрезерованная алюминиевая плита с T-слотами для крепежа.

Шпиндельная группа:

· Мощность — 2,2 кВт (номинальная), пиковая — 3,0 кВт.

· Охлаждение — жидкостное (водяной контур с радиатором).

· Патрон — ER20.

· Максимальный диаметр хвостовика фрезы — 12 мм. ·

Частота вращения — до 24 000 об/мин, регулировка через инвертор.

Точность позиционирования:

· Разрешающая способность — 0,02 мм.

· Повторяемость установки — 0,01 мм.

Скоростные параметры:

· Быстрые перемещения (G00) — 8000 мм/мин.

· Рабочая подача (G01) — 4000 мм/мин.

· Скорость по оси Z — 3000 мм/мин.

Управление:

· Интерфейс —USB.

· Поддерживаемые коды — G-код, HP-GL.

· ПО — совместимость с ArtCAM, Type3, Ucancam, Mastercam, UG, Pro-E.

· Операционная система — Windows 7 ( 10 и 11 при условии выбора пульта Rich A11)

Комплект режущего инструмента (24 шт.):

· 12 шт. — фрезы с плоским торцом (диаметры 3/4/6 мм).

· 10 шт. — спиральные фрезы с двумя канавками (для чистовой обработки).

· 1 шт. — фреза с чистящей геометрией (для устранения заусенцев).

· 1 шт. — V-образная фреза (угол 90° для гравировки).

Габариты и вес:

· Размер станка — 2260×1800×1400 мм.

· Размер в упаковке — 2380×1930×1610 мм.

· Вес нетто — 500 кг, брутто — 600 кг.

· Упаковка — деревянная обрешетка.

Энергопотребление:

· 220В/50Гц, максимальная нагрузка — 2,5 кВт.

Особенности данной модели:

- Формат 1300×1750 мм — за один раз обрабатываете целый лист фанеры или МДФ.

- ШВП на всех осях — отсутствие люфтов и точность 0,01 мм при повторных проходах.

- Водяное охлаждение шпинделя — можно работать по 6-8 часов без снижения оборотов.

- 24 фрезы в комплекте — покупатель экономит от 8 000 рублей на стартовом инструменте.

- Деревянная обрешетка — при транспортировке исключены деформации рамы.

Дополнительно вы можете приобрести опции:

· Автономный пульт Rich A11 для работы без ПК
· Система аспирации для чистоты производства
· Усиленный шпиндель от 3 до 5.5кВт для сложных материалов (в том числе с воздушным охлаждением)
· CCD камера для точной контурной резки

Наш инженер произведет пуско-наладку оборудования и техническую поддержку в обслуживании оборудования.

Не нашли нужную комплектацию? Запросите КП
